Als je leidingen, kabels of installaties door een stalen dak voert, is een goede afdichting geen detail: het is de basis. Een dakdoorvoer die niet waterdicht zit, leidt vroeg of laat tot lekkage, vochtschade en terugkeerklussen. In dit artikel lees je alles over EPDM dakdoorvoeren: wanneer je ze inzet, hoe je de juiste maat kiest, hoe je ze correct monteert en welk bevestigingsmateriaal daarbij hoort.
Wat is een dakdoorvoer en wanneer gebruik je hem?
Een dakdoorvoer is een afdichtingsstuk dat de ruimte tussen een doorvoerleiding en het dakprofiel waterdicht afsluit. Ze worden gebruikt bij de doorvoer van rookgasafvoeren, ventilatiekanalen, waterafvoerleidingen, elektraleidingen en andere installatieonderdelen die dwars door het dak gaan.

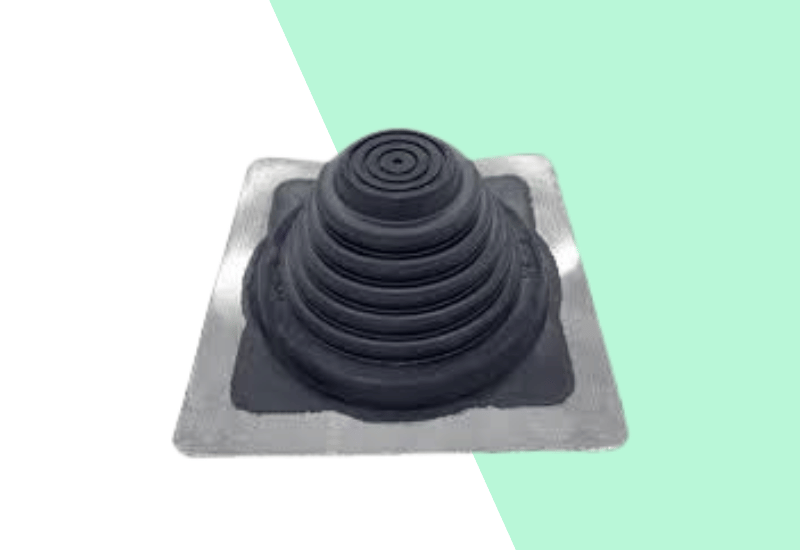

De meest toegepaste variant in de industrie- en utiliteitsbouw is de EPDM dakdoorvoer op een aluminium bodemplaat. EPDM (ethyleen-propyleen-dieen-monomeer) is een synthetisch rubber dat van nature bestand is tegen weersinvloeden, UV-straling en ozon: precies de omstandigheden waaraan een dakdoorvoer jarenlang wordt blootgesteld.
EPDM dakdoorvoeren: zwart, robuust en breed toepasbaar
De EPDM dakdoorvoeren worden standaard geleverd in zwart. Dat is niet alleen een kwestie van uitstraling: zwart EPDM heeft uitstekende UV-stabiliteit en veroudert traag onder directe zonbestraling.
De bodemplaat is uitgevoerd in aluminium en is zo geconstrueerd dat hij aan elk willekeurig dakprofiel kan worden aangepast. Of het nu gaat om een vlak dak, een licht hellend industriedak of een trapeziumprofiel: de bodemplaat vormt zich naar het onderliggende dakblad en garandeert een maximale afdichting, ongeacht de locatie van de pijp.
De EPDM manchet zelf heeft een trapeziumvorm. Daarmee kun je ter plekke op de bouw de doorvoer aanpassen aan de exacte pijpdiameter zonder gereedschap. Na montage vangt de trapeziumvorm eventuele schokken of trillingen op: handig bij installaties met mechanische trillingslast.
Temperatuurbestendigheid EPDM:
- Piektemperatuur: -50°C tot +135°C
- Continue belasting: tot +100°C
Voor de meeste standaard installaties is EPDM meer dan voldoende. Werk je met hogere procestemperaturen? Dan zijn er siliconen dakdoorvoeren beschikbaar die tot +260°C bestand zijn, maar die vallen buiten ons assortiment.
De juiste maat kiezen
EPDM dakdoorvoeren zijn verkrijgbaar in een groot aantal klembereiken, zodat voor vrijwel elke pijpdiameter een passende uitvoering beschikbaar is:
| Type | Klembereik pijp | Bodemplaat |
|---|---|---|
| #1 | 6 – 50 mm | 114 mm |
| #2 | 32 – 76 mm | 156 mm |
| #3 | 6 – 102 mm | 207 mm |
| #4 | 76 – 152 mm | 252 mm |
| #5 | 102 – 178 mm | 277 mm |
| #6 | 127 – 228 mm | 308 mm |
| #7 | 152 – 280 mm | 365 mm |
| #8 | 178 – 330 mm | 425 mm |
| #9 | 254 – 457 mm | 630 mm |
Naast de standaardserie zijn er ook een Mini (3–20 mm) en een Maxi (330–660 mm) beschikbaar voor extreme afmetingen.
Let op hellingshoek: de standaard EPDM dakdoorvoeren zijn geschikt voor daken tot maximaal 30–35° helling. Bij steilere daken zijn Residential-uitvoeringen nodig.
Kies altijd het type waarbij de daadwerkelijke pijpdiameter ruim binnen het klembereik valt. Een manchet die op zijn maximale rek zit, heeft minder reservecapaciteit bij thermische uitzetting van de leiding.
Montage stap voor stap
Een dakdoorvoer monteren gaat snel, mits je de stappen in de juiste volgorde uitvoert. Neem geen shortcuts bij de afdichting: dat is precies waar het mis gaat.
Stap 1 – Selecteer de juiste pijpdiameter
Bepaal de buitendiameter van de leiding en kies het bijpassende type. Pas de manchet indien nodig aan door de trapeziumvorm in te korten tot de gewenste diameter. Gebruik een scherp mes voor een rechte snede.
Stap 2 – Plaats de dakdoorvoer om de pijp
Schuif de manchet over de pijp en positioneer de bodemplaat op het dakprofiel. Zorg dat de bodemplaat recht en vlak op het profiel ligt.
Stap 3 – Aanpassen aan het dakprofiel
Druk de aluminium bodemplaat in de golven of ribben van het dakprofiel. Gebruik hiervoor een stomp voorwerp, bij voorkeur een kunststofhamer, om het aluminium te vormen zonder te beschadigen. Een goede aansluiting op het profiel is cruciaal voor het eindresultaat.
Stap 4 – Siliconenkit aanbrengen
Breng rondom de onderkant van de bodemplaat siliconenkit aan tussen de dakdoorvoer en het dakprofiel. Gebruik uitsluitend zuur- en schimmelvrije siliconenkit: dit voorkomt aantasting van het aluminium en houdt de verbinding duurzaam. Wij leveren de Siliconenkit NO Zuurvrij Transparant (310ml), die hiervoor geschikt is en apart te bestellen is.
De kit zorgt dat regenwater niet via de onderkant van de bodemplaat kan binnendringen, ook bij schuin invallende regen of windgedreven neerslag.
Stap 5 – Bevestigen met schroeven
Verschroef de bodemplaat aan het dakprofiel met de juiste bevestigingsschroeven. Hiervoor gebruiken wij de Facadeschroef Type A Roestvast Staal (RV) met geïntegreerde EPDM-afdichtingsring. Verkrijgbaar in twee lengtes:
- 6,5x19 +16mm EPDM: voor dunne dakplaten
- 6,5x25 +16mm EPDM: voor iets dikkere constructies
Beide uitvoeringen vereisen voorboren. Door de EPDM-ring onder de kop van de schroef wordt het boorgat direct afgedicht bij het aandraaien. Gebruik een passende nutsetter voor gelijkmatige aandraaimomenten: te hard aandraaien comprimeert de EPDM-ring te sterk en vermindert de afdichting.
Per dakdoorvoer zijn circa 25 schroeven nodig. Dit aantal zit ook in de bevestigingsset (samen met siliconenkit en nutsetter), die apart te bestellen is.
Garantie en levensduur
Bij correcte montage en normale omgevingsomstandigheden geldt op de EPDM dakdoorvoeren een garantieperiode van 20 jaar. EPDM is van nature bestand tegen ozon (getest op 70 uur bij 500 pphm) en veroudert aanzienlijk langzamer dan standaard rubber. De combinatie met de aluminium bodemplaat maakt de doorvoer ook mechanisch robuust.
De lange levensduur betekent in de praktijk: één correcte montage, geen terugkeerklus. Dat begint bij de juiste maatkeuze, goede aansluiting op het profiel, zorgvuldig aangebrachte siliconenkit en schroeven met EPDM-afdichting.
Overzicht benodigde materialen
Voor een complete, waterdichte montage heb je het volgende nodig:
- EPDM dakdoorvoer (kies het type op basis van pijpdiameter)
- Facadeschroeven RVS met EPDM-ring (6,5x19 of 6,5x25, afhankelijk van dakplaatdikte)
- Siliconenkit NO Zuurvrij Transparant 310ml
- Passende nutsetter
- Kunststofhamer (voor aanpassen bodemplaat aan profiel)
Alle EPDM dakdoorvoeren zijn te bestellen via schroeven.nl. De technische documentatie en productinformatie zijn beschikbaar via https://schroeven.nl/pages/technische-informatie.
Samenvatting
Een EPDM dakdoorvoer in zwart is de betrouwbare standaard voor het waterdicht afsluiten van doorvoeren in stalen daken. Flexibel aanpasbaar aan de pijpdiameter, eenvoudig te vormen naar elk dakprofiel en met een garantie van 20 jaar bij correcte montage. De combinatie met RVS facadeschroeven met EPDM-ring en zuurvrije siliconenkit geeft een afdichting die jaren meegaat zonder onderhoud.
Heb je vragen over de juiste maatkeuze of het benodigde bevestigingsmateriaal voor jouw project? Neem contact op: we helpen je graag verder.
